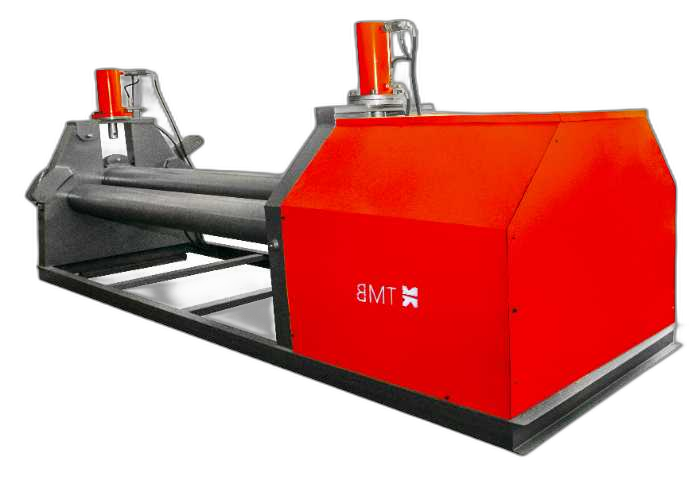

دستگاه نورد 3 غلطکه:

نورد ۳ غلطکه (Three-Roll Bending Machine) یکی از پرکاربردترین ماشین‌آلات در صنعت خمکاری و شکل‌دهی فلزات است. این دستگاه به کمک سه غلطک استوانه‌ای، ورق‌های فلزی، لوله‌ها و پروفیل‌ها را به شکل‌های منحنی، استوانه‌ای یا مخروطی تبدیل می‌کند. در این مقاله به‌صورت کامل با ساختار، نحوه کارکرد، انواع سیستم‌ها، و مقایسه آن با نورد ۴ غلطکه آشنا می‌شوید.

• راهنمای جامع کارکرد

•  مزایا و معایب نورد 3 علطکه

• انواع نورد 3 غلطکه

• کاربرد های نورد 3 غلطکه

• سوالات متداول در مورد نورد 3 غلطکه

نورد چیست و چگونه کار می‌کند؟

نورد و یا رولینگ ورق فرایندی است که در آن ماده اولیه (معمولا ورق فلزی) از میان غلطک های دوار عبور داده می شود و به شکل مورد نظر فرم دهی می شود.

به طور کلی در نورد های 3 غلطکه آرایش کلی غلطک ها به صورت زیر است:

غلطک بالایی(محرک یا فشار دهنده): این غلطک به صورت عمودی جا به جا شده  وفشار لازم برای خم کردن ورق را ایجاد میکند.

غلطک های پایینی (غلتک محرک یا مکمل): غلطک های جانبی ورق را نگه میدارند و حرکت دورانی به جلو و عقب را فراهم می کند.

مراحل کار نورد 3 غلطکه:

تغذیه ورق: ورق را از یک طرف وارد دستگاه میکنیم.

تنظیم غلطک بالایی: اپراتور غلطک بالا را به پایین آورده و فشار مورد نیاز بر روی ورق را اعمال میکند.

عبور ورق از میان غلطک های کناری:غلطک های پایینی به صورت هرزگرد چرخیده و ورق را به جلو میبرد.

نورد 3 غلطکه به طور کلی به دو دسته تقسیم می شود.

نورد 3 غلطکه متقارن (Symmetrical 3-Roller Rollin machine):

در این نوع، سه غلطک در یک آرایش مثلث متقارن قرار دارند. غلطک بالایی در مرکز و دو غلطک پایینی در دو طرف با فاصله یکسان قرار می‌گیرند. این سیستم ساده‌ترین و ارزان‌ترین نوع نورد سه غلطکه است، و تنها یک محدودیت دارد و تنها عدم توان در سر شکن کردن دستگاه است

نورد 3 غلطکه نامتقارن (Asymmetrical 3-Roll):

در این طراحی، یکی از غلطک‌های پایینی به‌صورت قابل‌تنظیم است و می‌تواند بالا و پایین برود. این ویژگی امکان خمکاری لبه‌ها را تا حدودی بهبود می‌بخشد.
